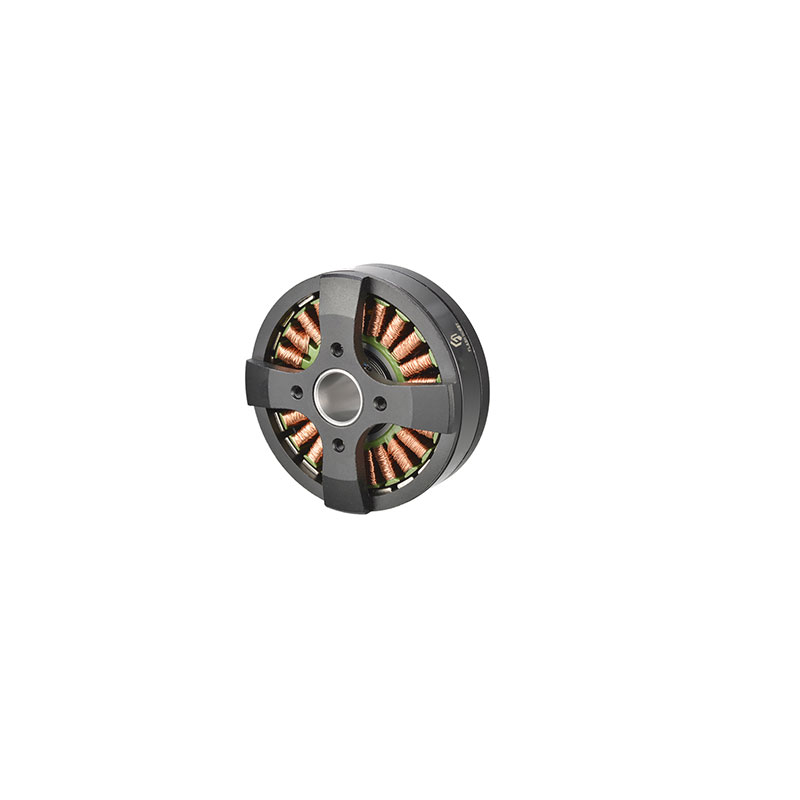

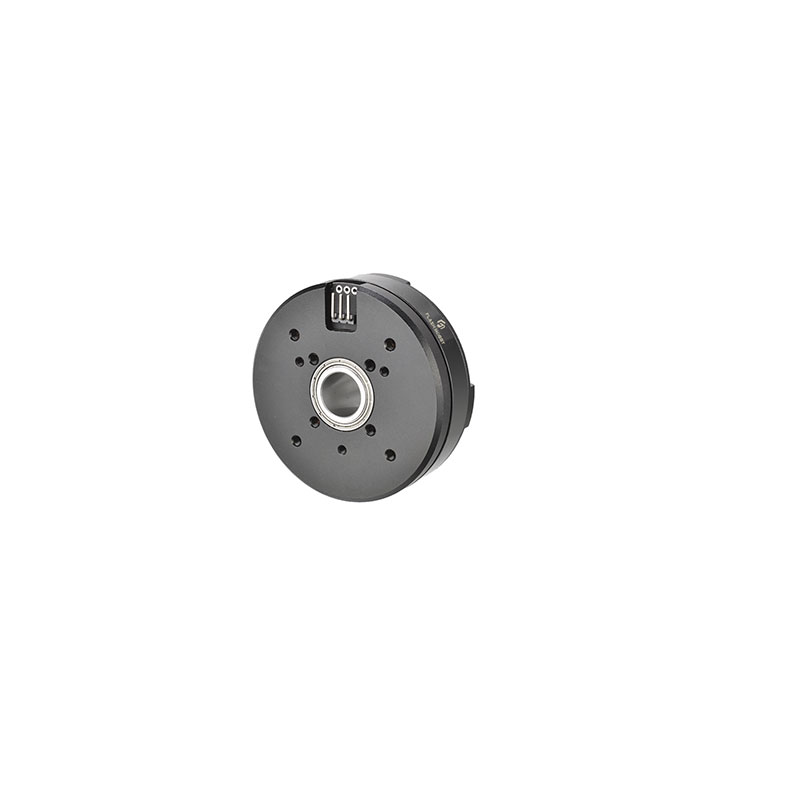

BGM5208-75HS kardánmotor

BGM5208-75HS Gimbal Motor Bevezetés:

Egyébként mi az a gimbal motor?

A kardánmotor egy háromfázisú kefe nélküli motor, amelynek állórésze sok fordulattal van feltekercselve, és mint ilyen, sokkal nagyobb ellenállást és induktivitást mutat, mint a drónok, rc síkok stb. emelésére használt nagyáramú kefe nélküli motorok. A kardánmotorokat elsősorban… nos… kamerák kardánmotorjaiban használják, mivel sima mozgást biztosítanak, és kis áramot igényelnek a motor nélküli működéshez. Ez viszont segíthet minimalizálni a motor meghajtó és a kapcsolódó vezetékek méretét stb. Vegye figyelembe, hogy az állórész tekercselésein áthaladó áram csökkentésére gondolunk, nem pedig az állórész tekercseinek Joule-os melegítése következtében hővé alakított teljesítményre, amely ugyanannyi nyomaték esetén továbbra is ugyanaz.

A zárt hurkú áramszabályozás elérése érdekében a motorvezérlők, mint például a Tinymovr, minden fázisban árammérő ellenállásokat használnak (általában sorba kapcsolva az alsó mosfettel), hogy megbecsüljék a motor tekercseinek áramát. Ezeknek az ellenállásoknak alacsony az ellenállása (legfeljebb néhány milliohm tartományban), hogy korlátozzák az ellenállásban a teljesítményveszteséget, és széles áramtartományban (akár több tíz Amperes, akár több száz is) működjenek. Hátránya, hogy az árammérések 100 s mA zajt mutatnak, és mint ilyenek, nem kínálnak kis áramok pontos mérését.

A Tinymovr gimbal üzemmódja letiltja a zárt hurkú áramszabályozást. A parancsolt áramokat alapvető ellenállás- és induktivitásképletek segítségével feszültséggé alakítjuk.

A Gimbal motor használható bölcső kávéfőzőhöz, tejes teafőzőhöz, elektromos fúrógéphez, kaszálógéphez és robotkarhoz, valamint a kamera stabilizátorához.

MOTOR rajz:

Termék részletek:

Alkalmazás:
